GPU→内存→SSD 三级 KV 缓存：Mooncake 分层实战与跨引擎复用陷阱

大模型推理基础设施实战系列 · 第 3 篇

1. 背景与问题：GPU 显存装不下所有"值得记住"的前缀

第 1 篇我们看到前缀缓存能把 48 万 token 文档的 TTFT 从 421 秒降到 2.76 秒。该例属于 vLLM 双机 H20。后续 C4 配置的 KV 池与 512K 窗口之比约 2.25，最多只能按两条完整窗口作粗略容量理解。它不是 SGLang Radix 树的通用容量，具体何时驱逐取决于请求长度、共享前缀和策略。

自然的想法是分层：挤出的块不丢，先备份到主机内存（DRAM），再溢到共享存储（其他节点的内存 + NVMe SSD）。只有取回状态正确、传输与资源竞争的总成本低于重算时，才有净收益。这就是 SGLang HiCache 的 L1/L2/L3 与 Mooncake Store 的组合，也是 vLLM 的 KV Offloading 连接器（TieringOffloadingSpec）要做的事。

2. 技术选型：两条引擎路线都走了一遍

路线	组合	验证结果
SGLang + Mooncake	L1 GPU Radix → L2 Host → L3 Mooncake Store（RAM 段 + 本地 NVMe）	配对取得：SSD 开 vs 关 TTFT 3.99×/4.85×；经历线程洪峰后完成测量
vLLM + TieringOffloadingSpec	GPU → CPU（/dev/shm 512 GiB）→ fs（数据盘目录）	RAM 层单引擎生命周期内 9/9 正确；fs 层跨引擎复用 2/2 正确性失败，不可推荐

两条路线覆盖了"共享存储服务"和"引擎内置连接器"两种形态，踩的坑完全不同，可以展示两类常见风险，不能视为穷尽所有实现。

3. 架构设计：三级缓存与两个方向的数据流

理解这个架构，关键是分清两个方向、三种证据：

• 备份方向（GPU→Host→Store）：通常异步进行，但仍可能竞争 CPU、内存带宽或 I/O，不能保证对 decode 零影响。注意指标语义：hicache_backup_bytes_total 是 GPU→Host 的字节，Host→Store 看 backuped_tokens_total——方向搞反会把备份流量当命中流量。
• 预取方向（Store→Host→GPU）：先查元数据（GetReplicaList），命中后传输、插入 Host，最终供 prefill 复用。“查询命中”“传输完成”"最终复用"是三个阶段——预取成功后仍可能被丢弃（如第 1 篇的辅助状态不完整），传输计数不能当命中量。
• 三种证据各说各话：引擎最终复用 token（GPU/Host/Store 三层）、Store 元数据返回来源（RAM/SSD）、块设备物理 I/O。"Store 命中"可能由 RAM 段满足，应用层文件读取也可能命中 OS 页缓存——证明 NVMe 真正发挥作用，必须同窗看物理读盘字节。

容量算式也要算对。global_segment_size=274,877,906,944（256 GiB）在我们部署中是每副本的 Store RAM 总配额：适配器先除以 TP×PP=32，得每 rank 8 GiB、每节点 64 GiB、每副本 256 GiB。它不是每节点 256 GiB，更不是 master 进程自己占用。

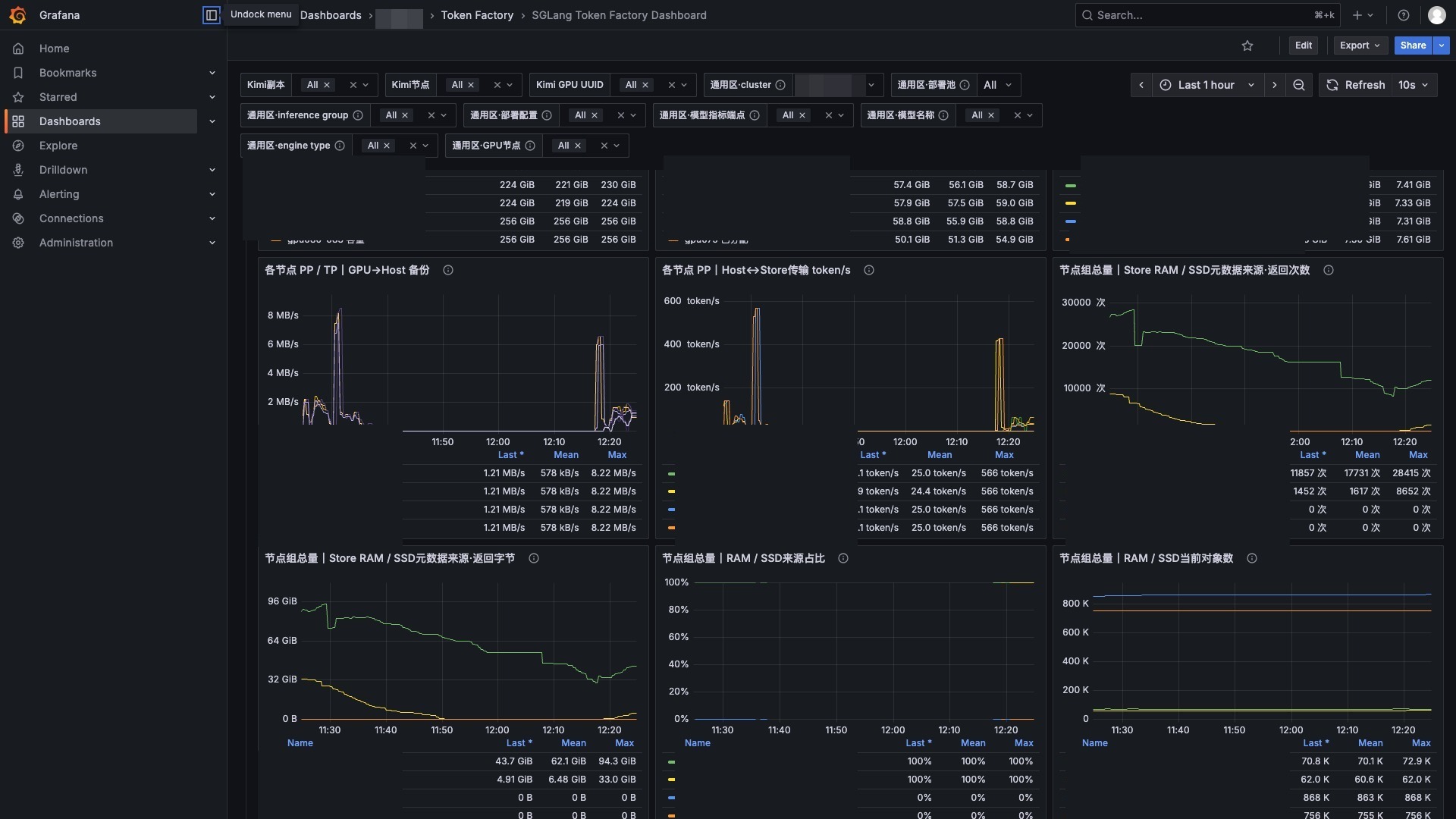

生产看板上两个方向的曲线同窗呈现（历史流量窗口截图，已脱敏）：左列 GPU→Host 备份（MB/s）与 Host↔Store 传输（token/s）的尖峰，对应一次次的备份 / 预取事件；右列 Store 元数据来源按 RAM / SSD 分开计数与占比——本窗口返回 100% 由 RAM 段满足，这就是"Store 命中 ≠ NVMe 读盘"的直接证据：

4. 核心实现与实测：SSD 开 vs 关，prefill 快 10 倍

4.1 实验设置

• 模型与硬件：GLM 系 Flash 模型，单机 8×RTX 6000D（TP8/EP8/PP1，C1，196K 上下文，KV FP8）；
• 配对设计：关缓存 = 纯冷请求（三层复用均为 0）；开缓存 = 同一内容第二程，命中部分的 KV 经本地 NVMe 路径读回（响应权威归因 device=0、host=0，物理读盘 456.8 MB / 1,060.7 MB 同窗取证）；
• 落盘设置与核验：每桶 1 key 封桶（MOONCAKE_OFFLOAD_BUCKET_KEYS_LIMIT=1）——默认 500-key 桶曾导致缓存写不完整。

4.2 配对结果

输入 / 模式	TTFT（s）	prefill（s）	总 TPM	输出 TPM	Store 命中
50,000 / 关	5.826	5.812	124,799.39	635.72	0
50,000 / SSD	1.461	0.557	151,890.64	773.72	99.84%
160,000 / 关	19.274	19.247	255,406.99	408.00	0
160,000 / SSD	3.978	1.810	430,446.70	687.61	92.16%

固定输出 256 token，各格 n=1。关为旧配置基线，开为第 9 次启动的新配置；两条新配置冷请求 TTFT 与旧基线相差 +1.1% / −0.1%，支持可比性，但不等于严格单变量同进程配对。160K 有 12,544 token 未命中并重算。候选使用官方底座加冻结补丁，不能标为原版官方制品。

三个诚实的注脚（这种注脚应该成为性能文章的标配）：

1. 未观察到明确的 decode 提升；旧配置配对约 13.87 vs 13.91 token/s，同一新配置内反而慢 1.6%–2.9%。每格 n=1，不能确立小差异或宣称机制上完全不变；
2. 160K 的命中率是 92.16% 而非 100%：封存缓存在灌入期有 7.84% 尾部切片未落盘（异步持久化截断），原活动从未回读过 160K，本次首读才发现——缓存在你不读的时候不会自证完整；
3. 这两个长度点的总速率收益分别为 +21.7% 与 +68.5%，不外推单调规律；注意力复杂度、命中比例和传输开销都会改变收益。

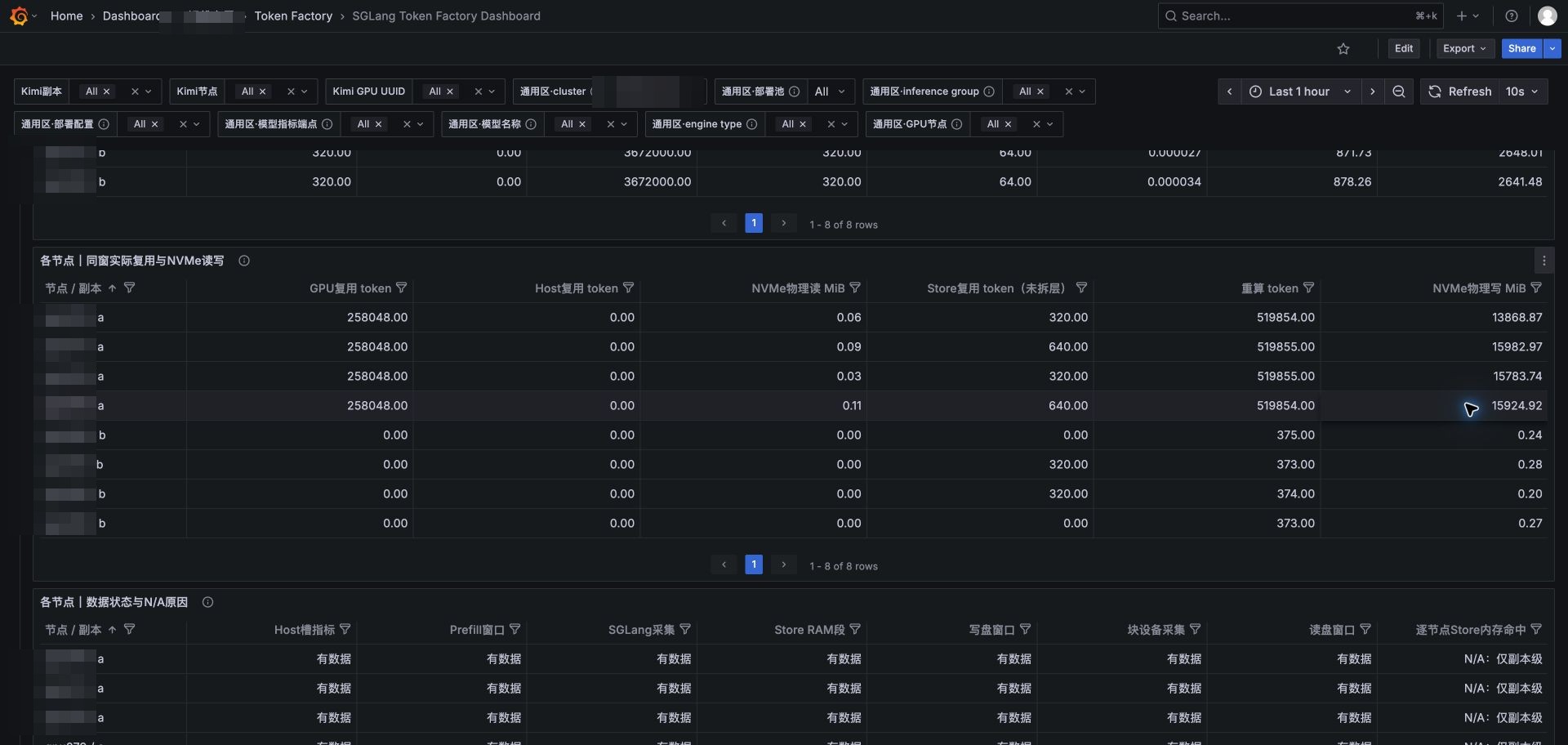

缓存证据看板的实际样子（另一个 8 节点、双副本部署的同窗数据：各节点 GPU 复用 token、Host 复用、Store 复用与 NVMe 物理读写同表对照；主机名已马赛克脱敏）：

注意表中最右两列：Store 复用 token 很高的节点，NVMe 物理读却只有 0.03–0.11 MiB——这正是"Store 命中不等于发生 NVMe 读盘"的实例（命中由 Store RAM 满足）；而发生 SSD 恢复时，物理读可以达到单节点 15 GB 以上。两类窗口必须分开判断。

5. 难点一：SSD 读路径的线程洪峰，一次由 pids.max 引发的"性能调查变内核调查"

第 4、5 次启动已出现 pids 限额事件；1,556→3,397 的 30 秒轨迹属于第 8 次启动的调度器线程采样。cgroup 总任务上限为 4096，采样未捕获全部瞬态峰值，不能把 3,397 说成等于 4,096。

定位过程是"把模糊故障拆成可验证假设"的样板：

1. 拦截取证：LD_PRELOAD 拦截 pthread_create，8 进程并发复现——2.4 秒内 2,323 次线程创建，2,072 次来自同一创建点；std::__future_base 符号佐证 std::async 路径；
2. 根因定性：Mooncake 客户端 store.so 的 SSD 读路径按 I/O 单元创建 std::async 瞬态线程，扇出 ≈ key 数 × 61 层 × 并发 × 重试次数；本次核查的命名线程池环境变量没有约束这个瞬态扇出；
3. 排除嫌疑：SGLang 分块补丁经 A/B 证伪未注入（chunk=4 与 196 峰值相同）；命名线程池（fileread/memcpy/RPC）有界无泄漏；OMP 未封顶只抬高基线（191→15 线程/进程，OMP_NUM_THREADS=8 解决）；
4. 处置（测量杠杆，不改代码）：预取重试 8→1（关掉最大放大器）、pids-limit 4096→16384、OMP=8。补测全程峰值 4,312 线程；50K 与 160K 两个已测点峰值相同，pids.max 事件 0，4/4 完成。

长期修复应约束客户端 I/O 扇出，有界线程池是候选实现之一——本轮只证明了这个杠杆组合下可以安全完成测量，两者不能混为一谈。

6. 难点二：跨引擎复用的正确性事故——“快了，但答案是错的”

vLLM 0.31.0 路线（Kimi-K3，双机 H20，TP8×PP2，256K/C8）验证 TieringOffloadingSpec 时，我们先是拿到了一个好结果：

• RAM 层（/dev/shm 512 GiB）：单引擎生命周期内 9/9 正确。 5 篇互异文档把首篇挤出 GPU 池后重发，CPU 层命中，TTFT 3.68 秒 vs 重算约 180 秒（约 49×），答案正确——GPU→CPU→GPU 往返在本引擎生命周期内验证可用。

32 GiB 阶段已启用 fs 副层，但只观察到写入，尚未验证从盘恢复。随后把 UVA 卸载降到 24 GiB 并重启引擎，继续挂载原 fs 目录时，事故发生了：

两条全新的、互异的冷文档（与任何已存内容的合法公共前缀不足 1 块）都给出了错误答案。连接器计数揭示了机理：

每条冷请求从下层被提升了 49.88 GB 不属于本请求的块（CPU→GPU 计数 16→32），TTFT 约 93 秒（重算的一半），模型把文档感知为无关乱码。

磁盘持久化也不对称：节点 01 写入约 280 GB / 1765 文件，节点 02 为 0——这是不对称写入的观察，不能仅凭它定位到 PP2 半状态缺失的根因；缓存 key、生命周期隔离和状态恢复实现仍需源码级复现。

结论按最坏口径发布：数据盘 fs 层跨引擎复用，在该混合模型（KDA＋PP2）上不正确，2/2 失败，不可推荐。 该阶段受控停止。随后清净 fs 后重新启动同配置，2/2 全新冷探针正确、无 CPU→GPU 提升，支持陈旧缓存污染判断；这不等于跨引擎恢复被修好。

运维教训（每条都对应一个真实故障）

1. 死引擎会在 /dev/shm 泄漏 vllm_offload_*.mmap（单机 512 GiB）：重启 KV 分层前必须核对对应引擎的 mmap 文件，并用 lsof 等确认无持有进程，再精确清理已归属的泄漏文件——首次启动失败正是因为泄漏段占满 shm；
2. fs 层目录必须按引擎生命周期隔离：核对归属、占用与保留需求后清理该引擎目录，或按实例使用新目录，否则冷文档会命中上一引擎的残留块；
3. PP 成对生死：PP2 一侧死亡后另一侧空转（NCCL Broken pipe + 高 CPU），不做"半活"等待，直接受控停止。

7. 效果与总结

层级	验证结论	适用边界
vLLM CPU 层（H20 个案）	单生命周期 9/9 正确，暖恢复约 49×	跨重启不保证；混合模型辅助状态需单独验收
L3 Mooncake SSD（SGLang）	prefill 10.4×/10.6×，TTFT 3.99×/4.85×	需桶配置保证完整落盘；读路径扇出需杠杆约束；本次未确认 decode 提升
fs 层跨引擎复用（vLLM 连接器）	2/2 正确性失败，不可推荐	混合模型 + PP2 实测；恢复需清目录 + 冷探针专项验证

四条带走的经验：

1. 本次主要收益来自减少重复 prefill——用它解决"重复读长文档"，别指望它解决"生成慢"；
2. 缓存完整性与正确性是两道独立的门：落盘不完整（92.16%）只是收益打折，取回错块（49.88 GB）是答案错误——前者看命中率，后者必须看回答内容；
3. 性能故障可能是资源限额故障：洪峰表象是"读 SSD 变慢"，根因是扇出 × 重试 × pids.max；LD_PRELOAD 拦截是低成本高确定的取证手段；
4. 每次"命中"都要追问是哪一层、哪个阶段——查询命中、传输完成、最终复用、物理读盘是四件事（第 6 篇展开）。

下一篇换一个视角：当单副本跨两台机器、上下文拉到 512K 时，部署与调优的完整过程——Kimi-K3 原始 MXFP4 权重 512K 长上下文生产部署：双机 16 卡 TP8×PP2 与 CUDA Graph 调优。

---

系列目录

1. KV Cache 与前缀缓存：从原理到 99.9% 命中率的生产实践
2. PD 分离实战：Prefill/Decode 拆池、配比拐点与容量规划
3. GPU→内存→SSD 三级 KV 缓存：Mooncake 分层实战与跨引擎复用陷阱（本篇）
4. Kimi-K3 原始 MXFP4 权重512K 长上下文生产部署：双机 16 卡 TP8×PP2 与 CUDA Graph 调优
5. 大模型压测方法论：如何让性能数据可信
6. 推理集群可观测性：64 卡监控体系与缓存证据链
7. MiniMax-H3视频生成服务化：ComfyUI 多 GPU 编排与长任务生命周期
8. 掉卡排查实录：RTX 5070 反复 Xid 79，如何排查建立证据链
9. GPU对调定位法：8 卡 RTX 6000D 掉卡，如何用对调缩小故障范围
10. CUDA 802 不是 NCCL 网络故障：H20 NVSwitch 物理链路排查实录
11. DeepSeek-V4.1-Flash 双机 16 卡 H20 部署压测：TP8×DP2 与跨机 EP 的边界

数据声明：本文数据来自受控内部测试环境，配对单元格多为 n=1，只说明方向；故障案例中的模型/引擎组合、版本均已注明，结论不外推到其他组合。

---
